COE documents

tabbing環境

データを並べて表示する．

テンプレート	\begin{tabbing} 各列の幅を\=で区切って指定する．\kill 1行目の項目名を\>で区切り記述する．\\ 2行目の項目名を\>で区切り記述する．\\ 以後，表わしたい行まで同様の記述を行う．\\ 最終目の項目名を\>で区切り記述する． \end{tabbing}
例文	\begin{tabbing} name------- \= number \= \hspace{2.5cm} \kill tom \> 1 \> 100 \\ jack \> 2 \> 95 \\ jun \> 3 \> 80 \\ \end{tabbing}

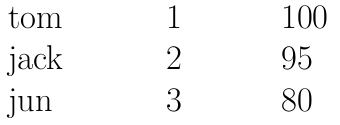

出力

tabular環境

一般的に表はこのtabular環境を用いて作成する．

罫線のない表

テンプレート	\begin{tabular}{位置指定の記号を項目の数だけ記述する．} 1行目の項目名を&で区切り記述する．\\ 2行目の項目名を&で区切り記述する．\\ 以後，表わしたい行まで同様の記述を行う．\\ 最終目の項目名を&で区切り記述する．\\ \end{tabular}
例文	\begin{tabular}{rcl} 11 & 12 & 13 \\ 21 & 22 & 23 \\ \end{tabular}
出力

罫線のある表

テンプレート	\begin{tabular}{|位置指定の記号の間に|を記述し縦線を指定する．|} \hline 1行目の項目名を&で区切り記述する．\\ 横線を入れたい所に\hlineを記述する．\\ 2行目の項目名を&で区切り記述する．\\ 以後，表わしたい行まで同様の記述を行う．\\ 最終目の項目名を&で区切り記述する．\\ \hline \end{tabular}
例文	\begin{tabular}{|r|cl|} \hline 11 & 12 & 13 \\ \hline \hline 21 & 22 & 23 \\ 31 & 32 & 33 \\ \hline \end{tabular}
出力

table環境

表をフロートオブジェクトと呼ばれる貼り付ける対象として取り扱うことで，適切な位置に表示できる．

\begin{table}[htbp]
tabbing環境
あるいは
tabular環境
を記述する．
\end{table}

\begin{table}[htbp]
\begin{tabular}{|r|c|l|}
\hline
11 & 12 & 13 \\
\hline \hline
21 & 22 & 23 \\
31 & 32 & 33 \\
\hline
\end{tabular}
\end{table}

中心揃え

表を中央揃えで表示する．

\begin{figure}[htbp]
\begin{center}
tabbing環境
あるいは
tabular環境
を記述する．
\end{center}
\end{figure}

\begin{table}[htbp]
\begin{center}
\begin{tabular}{|r|c|l|}
\hline
11 & 12 & 13 \\
\hline \hline
21 & 22 & 23 \\
31 & 32 & 33 \\
\hline
\end{tabular}
\end{center}
\end{table}

キャプション

表のキャプションを出力するには，table環境の中で，\captionコマンドを実行する．

上部に表示

表は上部へキャプションを出力する場合が多い.

テンプレート	\begin{table}[htbp] \caption{キャプション} tabbing環境 あるいは tabular環境 を記述する． \end{table}
例文	\begin{table}[htbp] \caption{キャプション} \begin{tabular}{|r|c|l|} \hline 11 & 12 & 13 \\ \hline \hline 21 & 22 & 23 \\ 31 & 32 & 33 \\ \hline \end{tabular} \end{table}

下部に表示

キャプションを下部に出力することもできる.

テンプレート	\begin{table}[htbp] tabbing環境 あるいは tabular環境 を記述する． \caption{キャプション} \end{table}
例文	\begin{table}[htbp] \begin{tabular}{|r|c|l|} \hline 11 & 12 & 13 \\ \hline \hline 21 & 22 & 23 \\ 31 & 32 & 33 \\ \hline \end{tabular} \caption{キャプション} \end{table}

参照

文中で表を参照する．

\begin{table}[htbp]
tabbing環境
あるいは
tabular環境
を記述する．
\label{ラベル}
\end{table}

\ref{ラベル}

\begin{table}[htbp]
\begin{tabular}{|r|c|l|}
\hline
11 & 12 & 13 \\
\hline \hline
21 & 22 & 23 \\
31 & 32 & 33 \\
\hline
\end{tabular}
\label{table01}
\end{table}

\ref{table01}

その１

表を中心に揃え，キャプションを表の上部に表示する．

\begin{table}[htbp]
\begin{center}
\caption{キャプションコメント}
\begin{tabular}{|r|c|l|}
\hline
11 & 12 & 13 \\
\hline \hline
21 & 22 & 23 \\
31 & 32 & 33 \\
\hline
\end{tabular}
\end{center}
\label{ラベル名}
\end{table}

その2

表を中心に揃え，キャプションを表の下部に表示する．

\begin{table}[htbp]
\begin{center}
\begin{tabular}{|r|c|l|}
\hline
11 & 12 & 13 \\
\hline \hline
21 & 22 & 23 \\
31 & 32 & 33 \\
\hline
\end{tabular}
\caption{キャプションコメント}
\end{center}
\label{ラベル名}
\end{table}
